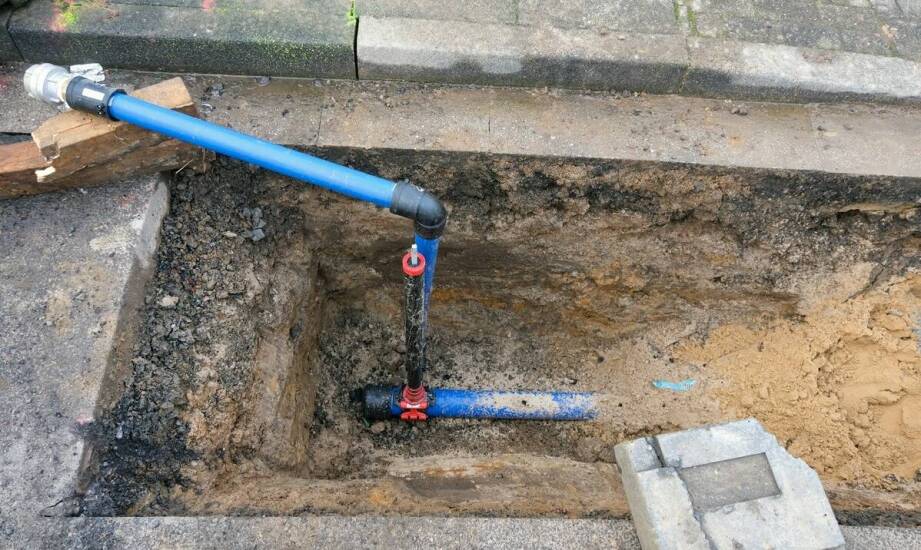

Projektowanie systemów odwodnienia wykopów – podstawowe zasady i wyzwania

Skuteczne odwodnienie wykopów zaczyna się od precyzyjnego rozpoznania warunków gruntowo‑wodnych i doboru metody do ryzyka hydrostatycznego. Już na etapie koncepcji trzeba policzyć przepływy, zaplanować układ igłofiltrów lub studni, a następnie zaprogramować monitoring. Poniżej wyjaśniam, jak projektować systemy odwodnienia wykopów krok po kroku, jakie zasady mają największe znaczenie i z jakimi wyzwaniami spotyka się projektant na budowie.

Przeczytaj również: Budowa domu - jak stworzyć lokum idealne?

Cel i zakres projektu odwodnienia: stabilność, bezpieczeństwo, zgodność

Projekt odwodnienia wykopów to nie tylko dobór pomp. To kompletny plan zapewniający stabilność skarp, kontrolę napływu wód i ograniczenie nadciśnienia porowego pod dnem wykopu. Celem jest utrzymanie bezpiecznych warunków pracy i ochrona sąsiednich obiektów przed osiadaniami oraz erozją filtracyjną.

Przeczytaj również: Budowa domu a formalności - o czym należy pamiętać?

Zakres obejmuje: analizę warunków gruntowo‑wodnych, obliczenia hydrauliczne wydajności, dobór technologii (igłofiltry, drenaże, studnie drenarskie, osłony szczelne), projekt zasilania i odprowadzania wody, harmonogram instalacji, plan monitoringu i procedury awaryjne.

Przeczytaj również: Maszyny budowlane, czyli co potrzeba na budowie?

Analiza warunków gruntowo‑wodnych jako podstawa doboru metody

Bez rzetelnych badań geotechnicznych projekt jest obarczony dużą niepewnością. Kluczowe parametry to przepuszczalność (k), uwarstwienie i miąższość warstw, poziom zwierciadła wód gruntowych, występowanie soczewek nieprzepuszczalnych oraz agresywność chemiczna wód.

Analiza obejmuje testy in‑situ (np. CPTU, DPT), badania laboratoryjne (granulometria, wskaźniki filtracji), pomiary piezometryczne oraz inwentaryzację odwodnień w sąsiedztwie. Wyniki decydują o wyborze technologii oraz o tym, czy konieczne będą osłony szczelne (np. ścianki szczelne) ograniczające dopływ boczny.

Dobór technologii odwodnienia do warunków lokalnych

W gruntach piaszczystych i pyłowych o średniej i wysokiej przepuszczalności sprawdzają się igłofiltry w układzie jedno- lub dwurzędowym, połączone z kolektorami i pompami próżniowymi. W glinach i iłach (niskie k) efektywniejsze bywają drenaże poziome, dreny igłowe instalowane w wykopie lub kombinacje z izolacją ścian wykopu.

Dla głębokich wykopów lub gdy wymagane jest obniżenie zwierciadła na dużą miarę, stosuje się studnie drenarskie z pompami głębinowymi. Jeżeli ryzyko dopływu bocznego jest wysokie, projekt przewiduje osłony szczelne (ścianki z grodzic stalowych, kolumny jet‑grouting), co redukuje strumień filtracji i zapotrzebowanie pompowe.

Obliczenia hydrauliczne: wydajność, zasięg depresji i stabilność dna

Kluczowe jest wyznaczenie wymaganej wydajności systemu Q oraz ocena zasięgu leja depresji. W praktyce korzysta się z zależności przepływu przez ośrodek porowaty (np. uogólniona postać Q = k × i × A dla przekroju filtracji), z modeli promienistych (studnie) i liniowych (igłofiltry), a także z korekt uwzględniających uwarstwienie.

Projektant sprawdza ryzyko przebicia hydraulicznego i sufozji pod dnem wykopu. Warunek bezpieczeństwa wymaga, by ciśnienie porowe nie znosiło efektywnego ciężaru gruntu. W razie potrzeby zwiększa się głębokość depresji, zagęszcza układ drenów lub projektuje ekran przeciwfiltracyjny.

Projektowanie układu: rozmieszczenie, etapowanie i zasilanie

Rozmieszczenie elementów odwodnienia dopasowuje się do geometrii wykopu i kierunków przepływu wód. Igłofiltry lokalizuje się zwykle co 0,8–1,5 m, utrzymując równomierny spadek w kolektorach. Studnie sytuowane są tak, by zachodziły na siebie ich leje depresji. Etapowanie robót ogranicza ryzyko nagłych napływów i stabilizuje warunki pracy.

W projekcie definiuje się moc i rezerwę pomp (N+1), zasilanie awaryjne, automatyczne zabezpieczenia przeciw suchobiegowi i przelewom oraz układ odprowadzania wód z kontrolą jakości. Instalacja i monitoring obejmują testy szczelności złącz, próbne pompowanie i kalibrację wydajności w stosunku do obliczeń.

Monitoring i zarządzanie ryzykiem na budowie

Skuteczny system to taki, który jest stale obserwowany. Montuje się piezometry i prowadzi pomiary depresji, kontroluje wydajność pomp, a także osiadania w sąsiedztwie. W planie zarządzania ryzykiem definiuje się progi alarmowe i procedury reakcji, np. dogęszczenie układu, zwiększenie mocy pomp lub doszczelnienie osłon.

W rejonach zurbanizowanych monitoring obejmuje również wibracje i przemieszczenia konstrukcji sąsiednich. To minimalizuje wpływ odwodnienia na infrastrukturę i daje podstawy do dokumentowania zgodności z wymaganiami inwestora i nadzoru.

Regulacje, normy i dokumentacja formalna

Projekt należy prowadzić zgodnie z Regulacje i normy, w tym PN‑B‑10736 dotycząca drenażu wykopów, oraz z lokalnymi przepisami dotyczącymi gospodarki wodami. Dla zrzutu wód często wymaga się pozwolenia wodnoprawnego, a przy większych zadaniach — dokumentacji hydrogeologicznej i planu monitoringu jakości wód.

Kompletna dokumentacja obejmuje opis metod, obliczenia, rysunki, harmonogram, plan BHP, program monitoringu i protokoły prób. Zatwierdzenie przez uprawnionego projektanta i inżyniera kontraktu stanowi warunek rozpoczęcia robót.

Wyzwania projektowe: integracja z infrastrukturą i środowiskiem

Największym wyzwaniem bywa integracja odwodnienia z istniejącymi sieciami i obiektami. Należy unikać wywołania niekontrolowanych osiadań i obniżenia zwierciadła poza placem budowy. Projekt uwzględnia bariery przeciw filtracji, recyrkulację wód lub ograniczenie czasu pracy systemu do niezbędnego minimum.

Istotne jest także oddziaływanie na ekosystem: ochrona cieków, kontrola mętności, właściwe kierowanie zrzutu i zapobieganie erozji w odbiorniku. W praktyce stosuje się osadniki, filtry workowe lub moduły klarowania przed odprowadzeniem.

Praktyczne przykłady doboru rozwiązań

W płytkim wykopie w piaskach drobnych, z wysokim poziomem wód gruntowych, skuteczny bywa dwurzędowy układ igłofiltrów z pompą próżniową i kolektorem pierścieniowym. Dla głębokiej stacji podziemnej w warstwie piaszczystej z gliniastą pokrywą lepsze będą studnie drenarskie wspomagane ścianką szczelną ograniczającą napływ boczny.

W gruntach spoistych o niskiej przepuszczalności efektywność podnosi drenaż liniowy w dnie wykopu, wsparty odcinkowym odwodnieniem punktowym i lokalnymi izolacjami. Każdorazowo decyzję poprzedzają obliczenia hydrauliczne oraz próbne pompowanie w celu kalibracji modelu.

Jak współpracować z wykonawcą i skrócić czas realizacji

Najlepsze efekty daje warsztat projektowy łączący projektanta, geotechnika i wykonawcę odwodnienia. Wspólne uzgodnienie etapowania, logistyki zrzutu i zasilania pomp eliminuje przestoje. Warto z wyprzedzeniem przygotować plan awaryjny i dostęp do rezerwowych pomp oraz źródeł energii.

Dla inwestycji miejskich sprawdzają się rozwiązania prefabrykowane (kolektory, modułowe osadniki) i monitoring zdalny. Pozwala to utrzymać stabilną depresję i szybko reagować na zmiany, szczególnie podczas intensywnych opadów.

Kiedy warto zastosować osłony szczelne i ograniczyć pompowanie

Jeżeli obniżenie zwierciadła grozi wpływem na sąsiednie fundamenty lub gleby organiczne, lepszym wyborem jest ograniczenie pompowania i zastosowanie osłon szczelnych. Ścianki szczelne, kolumny cementowo‑gruntowe lub kurtyny iniekcyjne redukują napływ i zapotrzebowanie mocy, a tym samym koszty eksploatacji.

Takie podejście ułatwia także uzyskanie decyzji środowiskowych i pozwolenia wodnoprawnego, ponieważ zmniejsza wielkość zrzutu i oddziaływanie na odbiornik.

Najczęstsze błędy i jak ich uniknąć

• Niedoszacowanie napływu wód wskutek uproszczeń w uwarstwieniu — rozwiązanie: model warstwowy i weryfikacja próbami pompowania.
• Brak rezerwy pomp i zasilania — rozwiązanie: konfiguracja N+1 i agregat rezerwowy.
• Pominięcie stabilności dna — rozwiązanie: sprawdzenie przebicia hydraulicznego i sufozji, ewentualnie ekran przeciwfiltracyjny.
• Nieciągły monitoring — rozwiązanie: piezometry + telemetria, progi alarmowe, dziennik wydajności.
• Niekontrolowany zrzut — rozwiązanie: osadniki, filtry, legalizacja zrzutu z pozwoleniem wodnoprawnym.

Wsparcie lokalnego partnera w odwodnieniu wykopów

Jeśli planujesz projekt odwodnienia wykopu w Warszawie, warto zaangażować zespół łączący geotechnikę, hydrogeologię i kwestie formalne. Lokalny wykonawca szybciej zaadaptuje projekt do realnych warunków ujęć, infrastruktury podziemnej i wymogów administracyjnych, a także przeprowadzi badania jakości wód i monitoring wód na etapie zrzutu.

Kluczowe zasady skutecznego odwodnienia – krótkie kompendium

• Rozpoznaj podłoże: analiza warunków gruntowo‑wodnych + badania geotechniczne i piezometry.
• Policz przepływy: obliczenia hydrauliczne, zasięg depresji, stabilność dna i skarp.
• Dobierz metodę: igłofiltry, drenaże, studnie drenarskie, osłony szczelne — zgodnie z parametrami k i geometrią.
• Zapewnij redundancję: rezerwa pomp, zasilanie awaryjne, procedury kryzysowe.
• Monitoruj i koryguj: pomiary depresji, wydajności, jakości wód; aktualizacja ustawień systemu.
